VLAN 설정 ① Access mode

Network 조회 수 3735 추천 수 0 2015.04.29 11:28:06

# GNS3 기본 설정



GNS3 기본 설정 : http://blog.naver.com/nasangs/30179898942



# GNS3 기본 설정

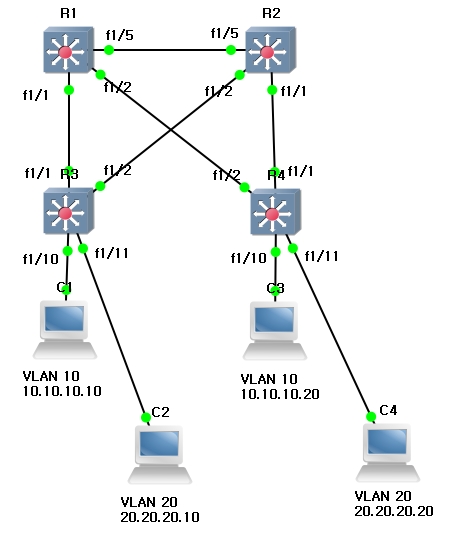

아래와 같이 토폴로지를 만들어 줍니다.




(그림 1-1)



위 토폴로지는 전반적인 그림을 그린 내용입니다.

(맨밑단의 클라우드 IP설정법은 조금 후 알려드리도록 하겠습니다)

  • 스위치는 위와 같은 모양의 [EtherSwitch router]를 사용합니다
  • 라우터는 위와 같은 모양의 [라우터 c3700]을 사용합니다.
  • 클라우드는 위와 같은 모양의 [Host]를 사용합니다.
  • 포트는 왼쪽 메뉴중 [Add a link]를 이용하여 위와 같은 인터페이스로 연결합니다.

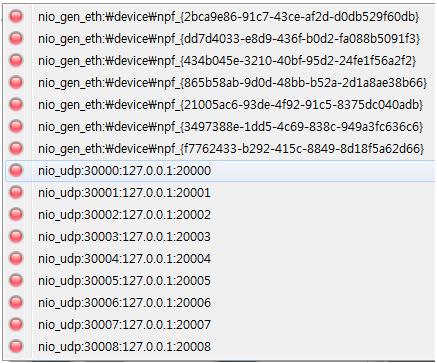

  • 클라우드 포트 연결은 왼쪽 PC 부터 [nio_udp:30000:127.0.0.1:20000]~[nio_udp:30003:127.0.0.1:20003] 연결합니다.





자 여기까지 했으면 GNS3의 VLAN 설정하기 초기 설정은 끝났습니다.

그럼 다음으로는 설정 입력을 배우도록 하겠습니다.





# VLAN 설정하기



목표 : VLAN 10대역은 10대역끼리 20대역은 20대역끼리 통신 되기



먼저 GNS3상단 매뉴중 녹색 재생버튼()을 클릭하여 활성화 시켜줍니다.






그후 스위치(R1~R4)를 더블클릭하면 아래와같은 창이 뜹니다.






[#]은 기본 설정 창입니다.



그럼 이번에는 아래와 같은 코트로 똑같이 틀리지 않고 따라하도록 합니다.



# R3 코드

  1. conf t                  : 스위치 설정모드로 들어가기
  2. vlan 10,20            : VLAN 10, 20 주기
  3. int ra f1/10 , f1/1   : 포트 f1/10과 f1/1의 설정모드로 동시에 들어가기(1개포트만 들어갈시에 ra제외)
  4. sw mo acc          : 스위치 모드를 Access
  5. sw acc vlan 10    : 스위치 Access모드에 VLAN 10을 할당
  6. no sh                 : 해당포트를 활성화 시켜주기
  7. int ra f1/11 , f1/2   : 포트 f1/11과 f1/2의 설정모드로 동시에 들어가기
  8. sw mo acc          : 스위치 설저모드를 Access
  9. sw acc vlan 20    : 스위치 Access모드에 VLAN 20을 할당
  10. no sh                 : 해당포트를 활성화 시켜주기
  11. exit                     : conf 모드로 나가기

# R4 코드

  1. conf t
  2. vlan 10,20
  3. int ra f1/10 , f1/2
  4. sw mo acc
  5. sw acc vlan 10
  6. no sh
  7. int ra f1/11 , f1/1
  8. sw mo acc
  9. sw acc vlan 20
  10. no sh
  11. exit

# R1 코드

  1. conf t
  2. vlan 10
  3. int ra f1/1 , f1/2
  4. sw mo acc
  5. sw acc vlan 10
  6. no sh
  7. exit

# R2 코드

  1. conf t
  2. vlan 20
  3. int ra f1/1 , f1/2
  4. sw mo acc
  5. sw acc vlan 20
  6. no sh
  7. exit



내용이 겹치기에 첫번째 코드에만 설명을 넣었습니다.

숫자만 다르고 같은 내용이니 알아두도록 합시다.

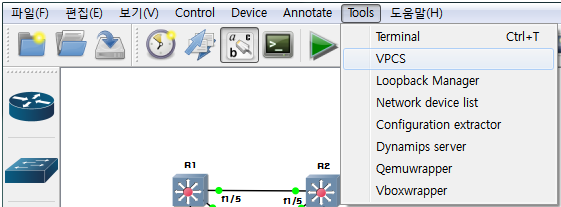

위와 같이 설정후 GNS3메뉴에서 아래 그림과 같이 VPCS로 들어갑니다.

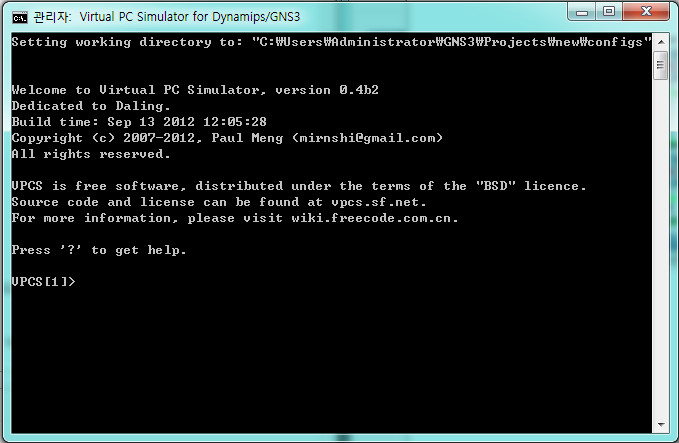

그러면 아래와 같은 창이 뜨게 됩니다.



위 창은 아까 밑에 설명드린다고 했던 클라우드에 IP를 할당해주는 프로그램 입니다.



그럼 각 클라우드에 IP를 넣어주도록 합시다.

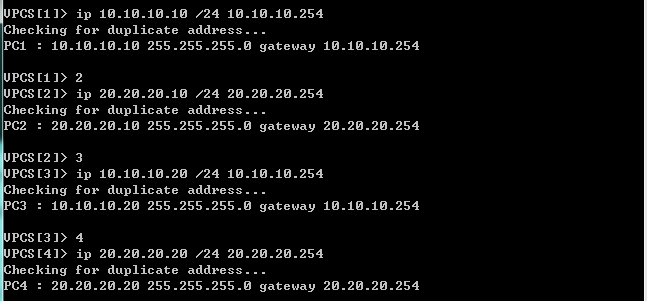

위와 같이 순서대로 따라하시면 됩니다.

위 내용은 1번 PC에 IP 10.10.10.10을 24bit 대역으로 할당하고 게이트웨이 주소는 10.10.10.254 이다. 입니다.

숫자는 해당 PC로 이동하는 명령어 입니다.

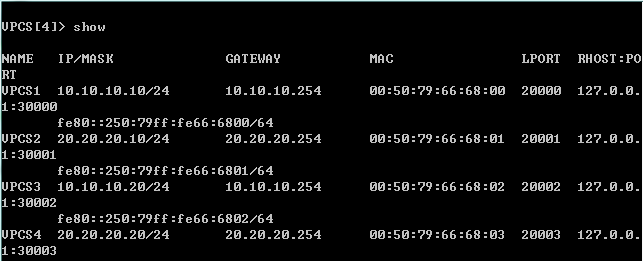

그런후 show 를 입력해주면 아래와같이 입력했던 내용이 나옵니다.



아까 우리가 클라우드 포트 연결시 나왔던 [nio_udp:30000:127.0.0.1:20000] 내용이 보이네요~

[nio_udp:30000:127.0.0.1:20000]는 1번 PC입니다.

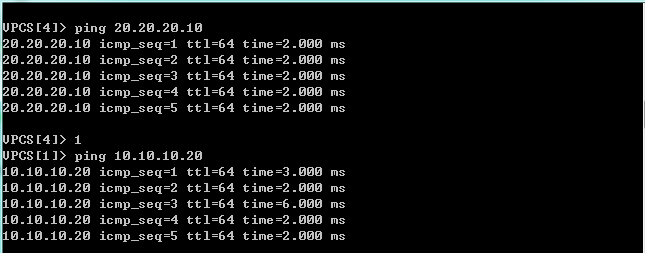

그런후 같은대역대 VLAN으로 ping을 보내면??



짜잔~ 되었네요~~!!!

하지만 다른 대역대 다른 VLAN으로는 ping이 가지 않습니다.

다음시간에는 다른 대역대로도 다른 VLAN으로도 ping이 가도록 해보겠습니다.



VLAN은 포트들 같은 VLAN 구역으로 묶어 관리하기 위해서 사용합니다.

위와 같은 기술을 이용하여 기업에서 쓴다면 층별로 부서별로 VLAN을 묶어 사용할수 있습니다.
